LED大功率天花燈防腐智能型變換器

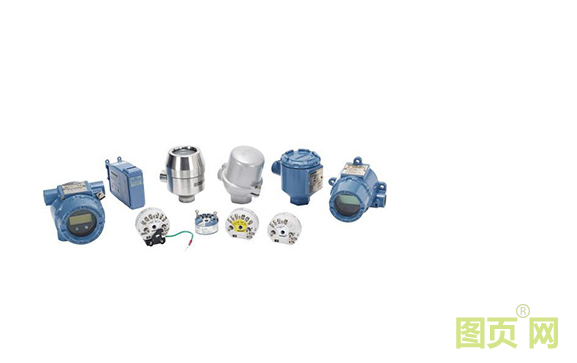

上海自動化儀表LED大功率天花燈防腐一體化溫度變送器由 上海自動化儀表三廠生產銷售LED大功率天花燈防腐- -體化溫度變送器溫度變送器組件集成了運放、穩壓、恒流、線形修正等功能,不僅傳遞逼真和受干擾影響小,而且還可以實現信號的長距離傳遞。

當測溫元件感受溫度所產生的電信號經變送器組件處理后、輸出4- 20mADC的標準信號,能與顯示儀表、模擬調節儀表或計算機控制系統方便連接,對被測}質溫度進行檢測或控制。數字溫度表內置鋰電池、以現場測量、顯示為主,也可按需要增加電流信號輸出、www.shhzy3.cn 數字通訊、無紙記錄、報警開關等功能(此時需要外供電)。
二.工作原理
ACD-1T系列數字溫度變送器由于采用的半導體電子技術和集成電路技術,工作原理和結構都十分簡單。對于測溫元件為鉑熱電阻或銅熱電阻的變送器,其線路由測量放大、整形、調整和信號轉換等幾部.分組成。在被測介質的溫度發生變化時,測溫元件的電阻值將發生相應的變化,此變化經測量線路轉換為電信號,在經高穩定性運算放大器放大,線形化校正電路進行的線形補償, zui后輸出一個與被測溫度成線形關系的4-20mADC電流信號。對于測溫元件為熱電偶的變送器,其線路組成除此幾部分外,還具有冷端補償電路。

三  技術指標
1.測量范圍: -50~1800°C
2.輸出信號: RS485、 USB、無線通訊、4~20mA等
3.精度等級: 0.1級及以下
4.顯示方式: 5位數字動態顯示+模擬光柱
5.過載壓力: 1.5-3倍的量程,視測量范圍而定
6.供電電源: 3.6V高能鋰電池或DC24V
7.工作環境:溫度:0°C~50°C;濕度:<90%
8.參比溫度: 20°C+1°C
9.防爆級別: ExialIBT6
10.可選繼電器報警模組1 ~2組
四安裝須知
1、變送器安裝注意事項
●本儀表在出廠 時已根據用戶需要對量程進行設置,要更改時,需要向廠家索要調試說明書,由
儀表技術人員調試或校驗。
應避免安裝在爐門]旁邊與熱物體距離過近。
避免安裝在強磁場環境中。
儀表面板上的按鍵僅供工廠調試設定使用,驢無需調整。
2、電氣安裝
變送器的電纜連接線:
五.注意事項
產品出廠時,已根據定貨要求,對變送器的溫度范圍進行了調校,請勿自行調整量程范圍,以避免影
響儀表的精度。
需要更改時,需要向廠家索要調試說明書,由儀表技術人員調試。
輸出4- -20mADC的標準信號,在與顯示儀表或計算機控制系統等連接時,注意-定要將顯示儀表或計
算機控制系統量程設定值與溫度變送器量程一致。
