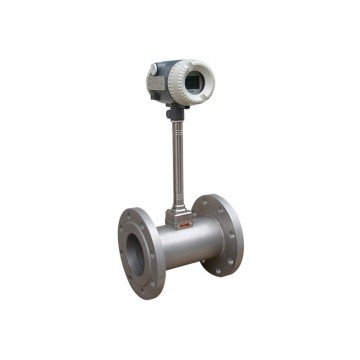

PS4000系列渦街流量計是以卡門和斯特羅哈爾有關旋渦的產品和旋渦與流量關系的理論為依據來測量蒸汽、氣體及低粘度液體的流量。如圖一所示，在表體中垂直插入一根三角柱即旋渦的發生體，當表體中有介質流過時，在三角柱的后面交替產生方向相反有規則的卡門旋渦，其旋渦的分離頻率F與介質的流動速度V成正比。通過傳感頭檢測出旋渦的個數，就可以測算出流體流速，再根據表體口徑計算出被測介質的體積流量。

計算公式如下：

F=Sr*V/(1-1.27*d/D)               公式1

Q=3600*F/K                        公式2

M=Q*P                             公式3

F；流體流過渦街三角柱產生的旋渦頻率（單位：Hz）

Sr：斯特羅哈爾數（單位：無量綱）

V：管道內流體流速（單位：m/s）

d：渦街表體內三角柱寬度（單位：m）

D：渦街表體內徑（單位：m）

Q：瞬時體積流量（單位：m³/h）

K：渦街的儀表系數（單位：脈沖個數/立方米）

M：瞬時質量流量（單位：kg/h）

P：流體密度（單位：kg/m³）

不同口徑的渦街流量傳感器，儀表系數K值是不同的，其具體數值是通過流量標定裝置實際標定得到的。意義為每立方米產生的脈沖數。即流過一立方米流體三角柱一側所產生的旋渦個數。

產 品 應 用

> 鍋爐

> 氣體

> 石油、化工

> 環保

產 品 特 性

> 適用范圍廣：氣體、液體、蒸汽

> 轉換器采用液晶背光式顯示、可使直射陽光下或暗室內的讀數變得容易

> 被測介質溫度范圍寬

> 全不銹鋼結構，產品抗腐蝕性能更佳

> 防爆型儀表可用于相應的防爆場所

> 產品參數采用激光打標，產品編號唯一，實現產品的可追溯
